1、踏步板介绍

踏步板也称为楼梯踏步板、钢梯踏步板、梯踏板，是用于平台的一种楼梯板，其安装方式有焊接联接和螺栓联接两种类型，焊接固定的踏步板可以直接焊接到梯梁上。

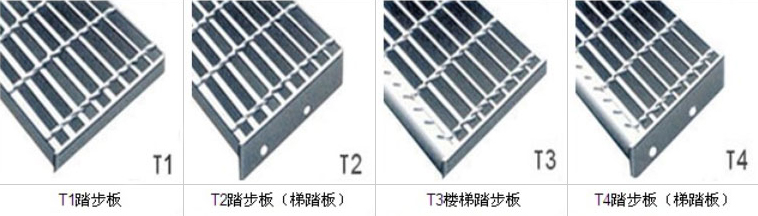

2、踏步板类型

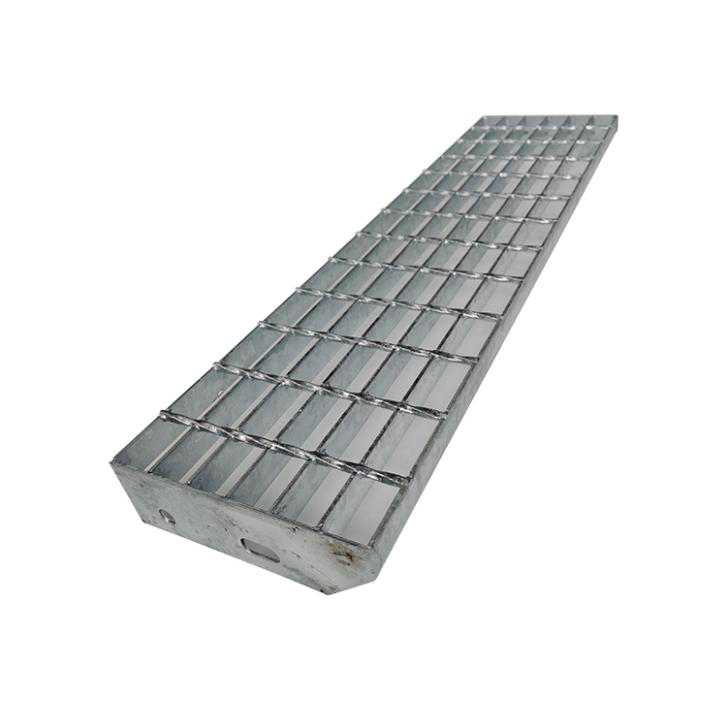

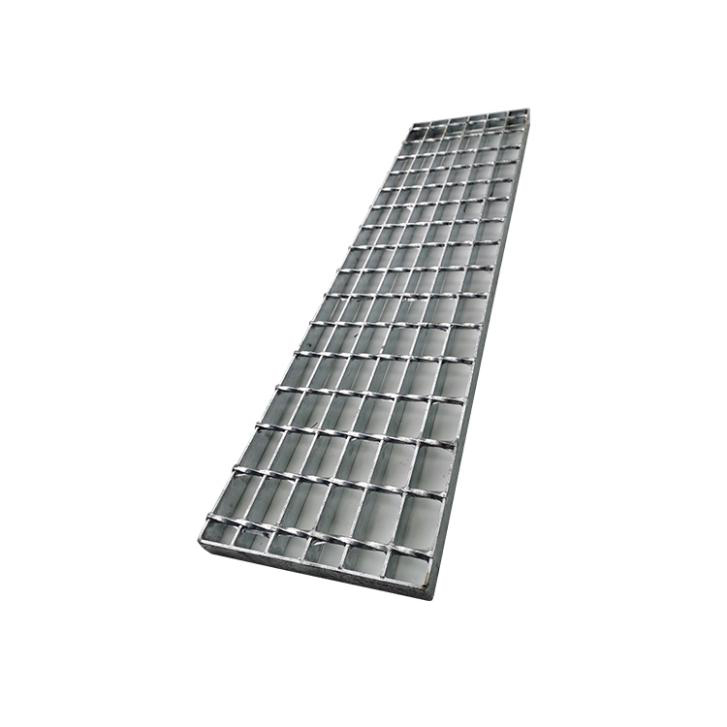

• T1踏步板
• T2踏步板
• T3踏步板
• T4踏步板

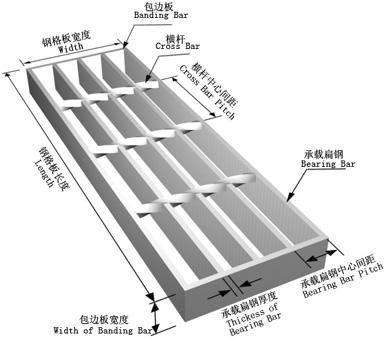

3、踏步板补充说明图

4、踏步板形式

型式	结构特点
T1	用于焊接安装，两端边板采用与承载扁钢相同的扁钢包边，没有前护板

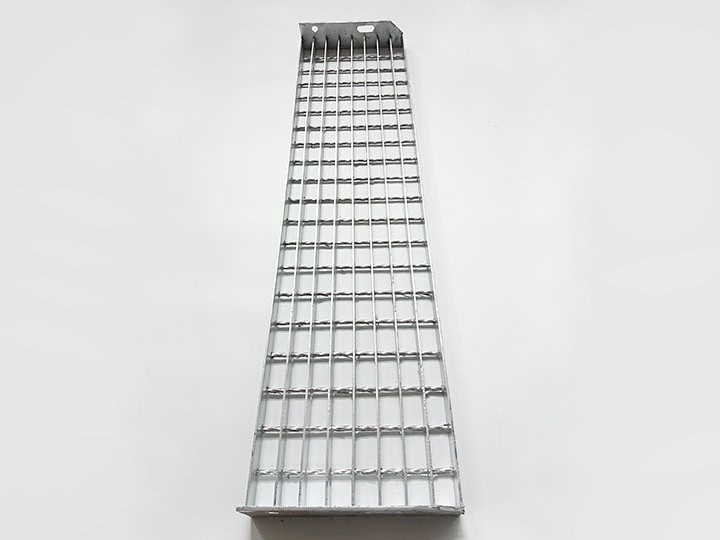

T2	用于螺栓安装，两端边板通常采用65×5扁钢包边并开孔，没有前护板

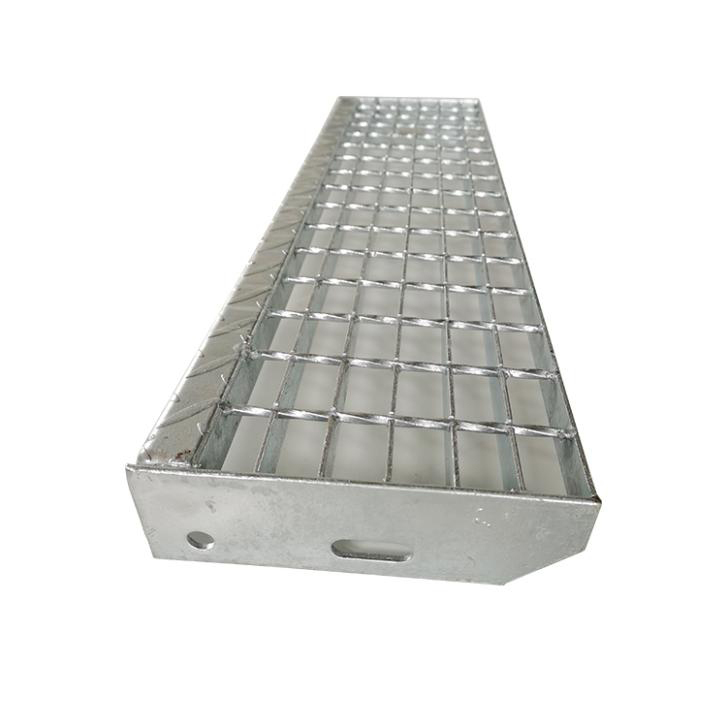

T3	用于焊接安装，两端边板采用与承载扁钢相同的扁钢包边，有前护板
T4	用于螺栓安装，两端边板通常采用65×5扁钢包边并开孔，有前护板

前护板可根据需方要求采用花纹钢板、条纹钢或其他防滑材料。

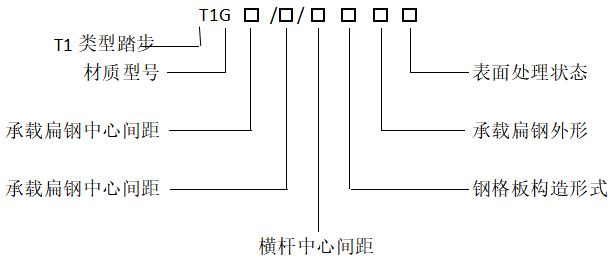

5、踏步板型号解析

材质类型：G为碳钢

BG为不锈钢

横杆间距：100mm（中心间距）

50mm（中心间距）

横杆尺寸：常用6×6扭绞方钢

小规格钢格板采用5×5扭绞方钢

不锈钢常用φ5mm圆钢

扁钢尺寸：常用20×3mm至75×6mm等多种规格

扁钢间距：系列1 30mm（中心间距）

系列2 40mm（中心间距）

系列3 60mm（中心间距）

扁钢类型：P为普通平面型（可略写）

S为加强防滑的齿型

表面处理：G为热浸锌

U为表面不处理（可略写）

举例：T1G253/30/100PG以上规格是采用25×3普通平面型扁钢，扁钢间距为30mm，横杆间距为100的热镀锌T1`踏步板。

6、踏步板常规尺寸及说明

（1）常用楼梯宽度为700mm，800mm，900mm；宽度为600mm，宽度不宜大于1200mm。

（2）对于单人通过的楼梯，其两斜梁或护栏之间的宽度应不小于600mm。

（3）当楼梯频繁地承受几个人同时交叉通过或用作人员的撤离路线时，梯宽应增加到1200mm。

（4）踏步板采用钢格板制作，钢格板型号可根据附录E来选用。

（5）楼梯踏步的突沿处应能承受1.5KN的荷载，当宽度不大于1200mm，该荷载作用在100mm×100mm面积上；当宽度大于1200mm，在每对称的600mm处加荷载1.5KN，楼梯踏步板的挠度应不超过跨距的1/500。

（6）楼梯踏板和梯段平台应具有良好的防滑性能。

（7）相邻的上下两块楼梯踏步板的垂直投影的塔接部分应不小于10mm。

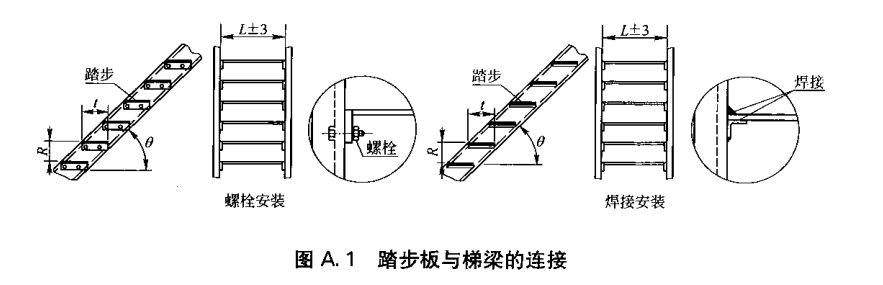

（8）踏步板与楼梯的链接采用焊接或螺栓固定，见图A.1。采用螺栓固定时，螺栓规格不得小于M10。

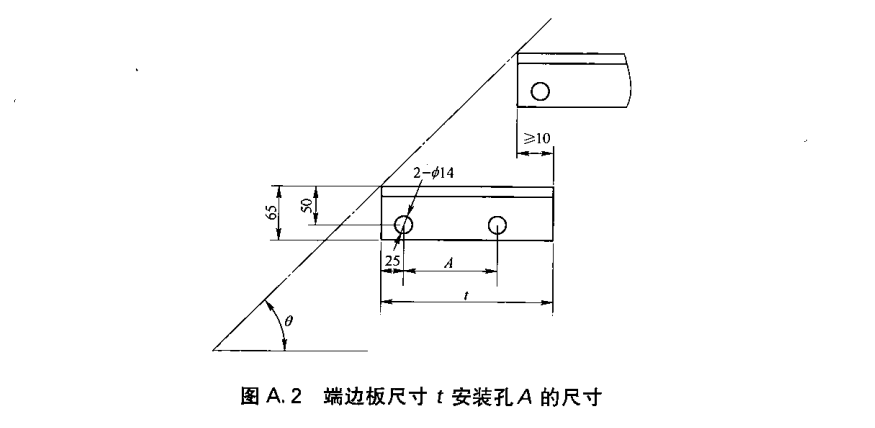

（9）踏步板采用螺栓连接的端边板尺寸t安装孔A尺寸见图A.2及表A.1。

注：安装孔也可选用25×14的长圆孔，以便安装。

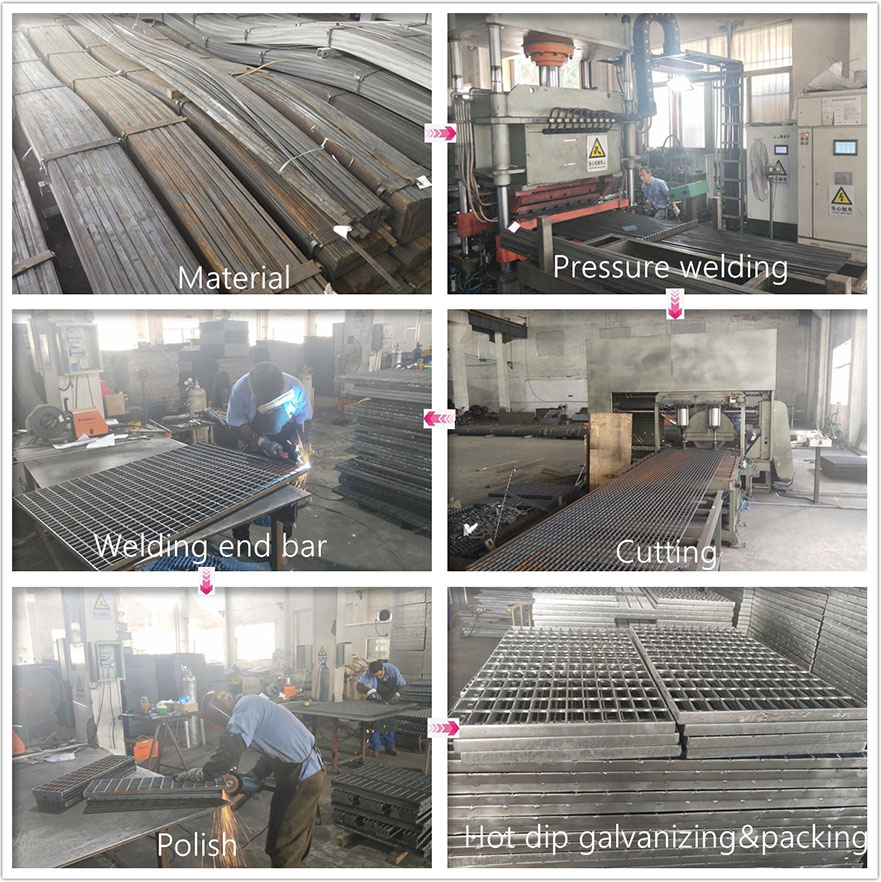

7、生产过程

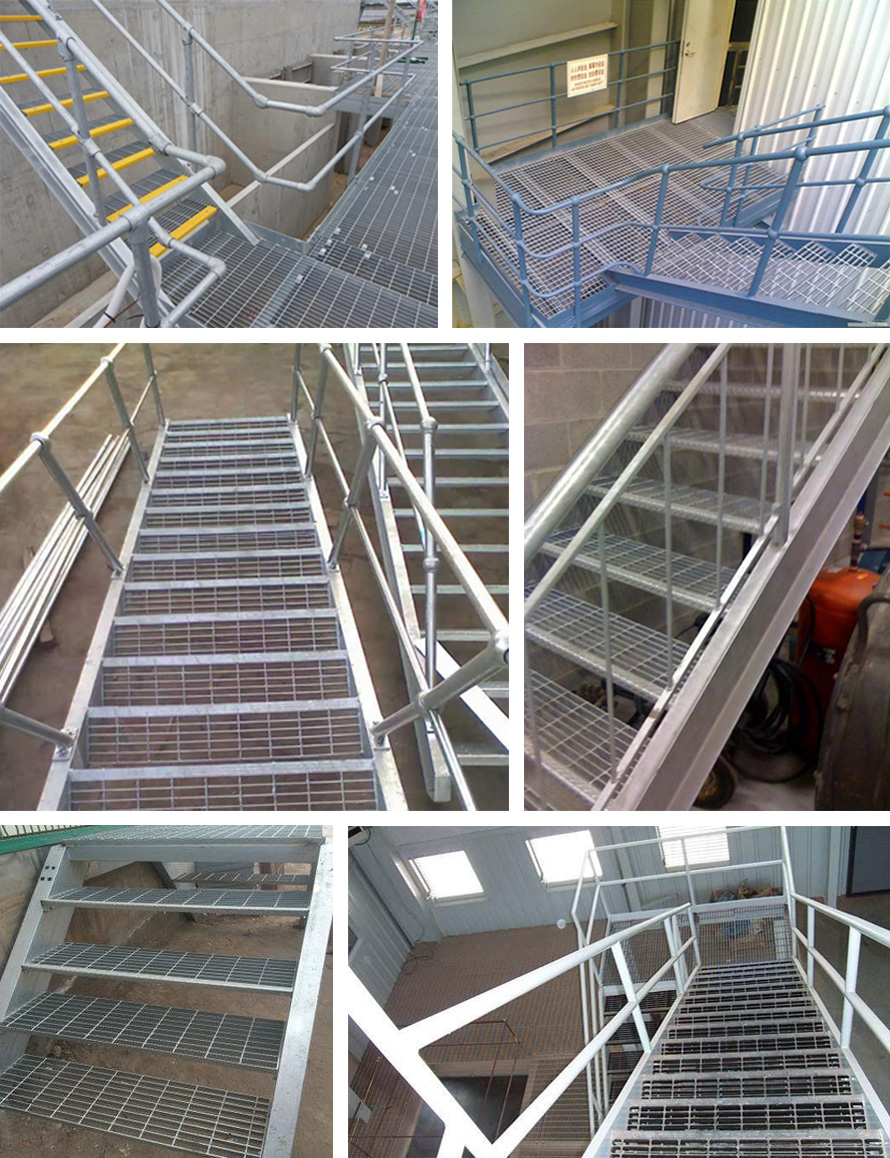

8、应用场景

踏步板的用途十分的广泛，在电厂、水厂等工厂，和市政工程、环卫工程等领域的平台、走道，影剧院、参观平台、停车场等大型场所地面平台，均有广泛的应用。
